返回 三相异步电机具有高效、节能、性能好等优点，被广泛应用于农业、食品、土木等机械设备中。对于接触工业设计的人来说其设计难度是有目共睹的，非常考验三维ＣＡＤ设计师的耐心跟细心。一款灵活易用的三维CAD软件可大大提高设计师的工作效率，下面介绍用一款简易程度被业界普遍认可的三维CAD中望3D 2014设计三相异步电机的方法。通过以下简易的三维CAD设计教程，你可以快速把握软件使用技巧。

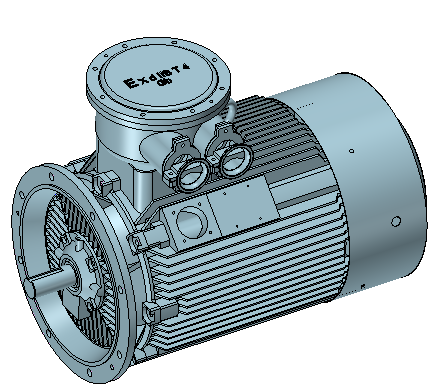

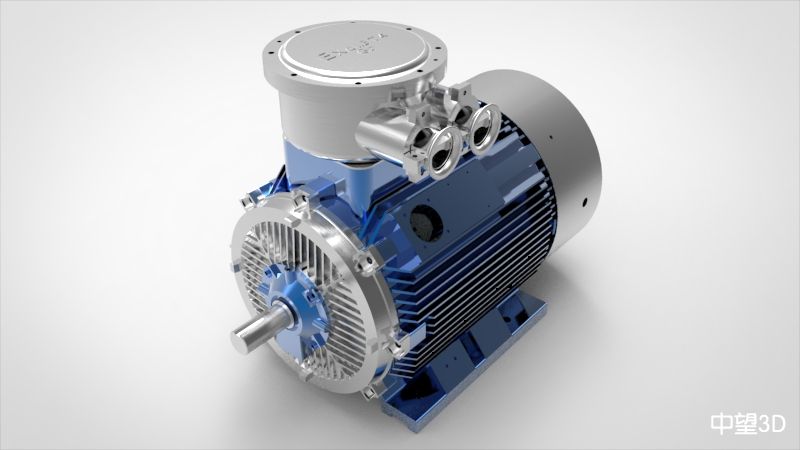

图1 用中望3D 设计的三相异步电机

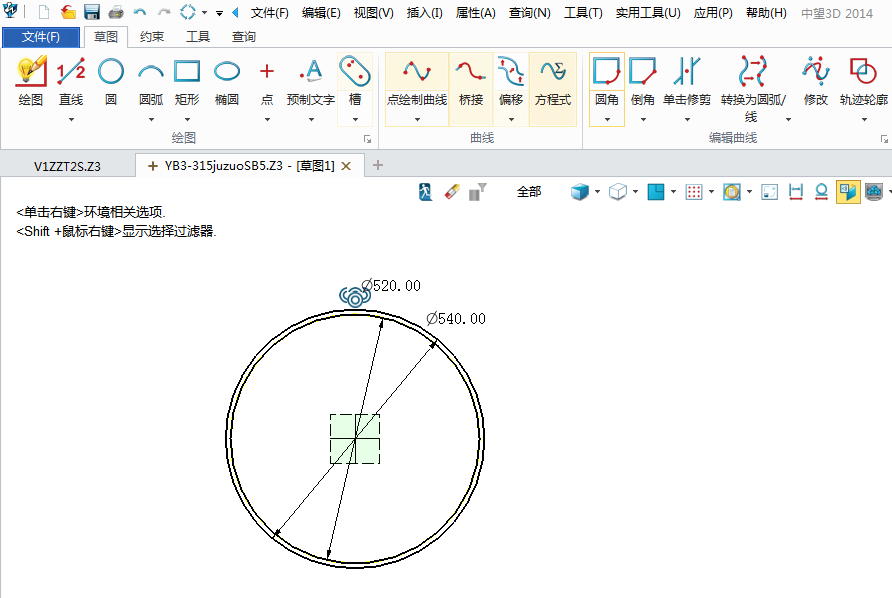

1、设计电机外壳，进入草图绘制轮廓，拉伸外形，如图：

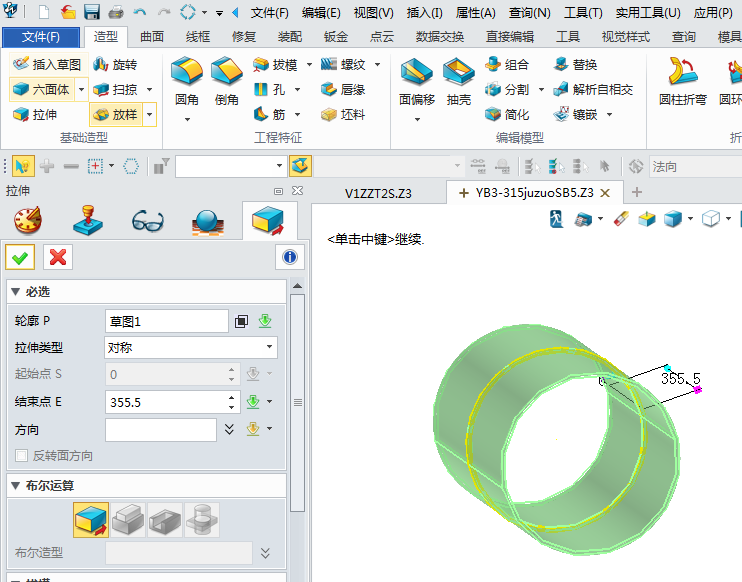

图2 绘制电机外壳

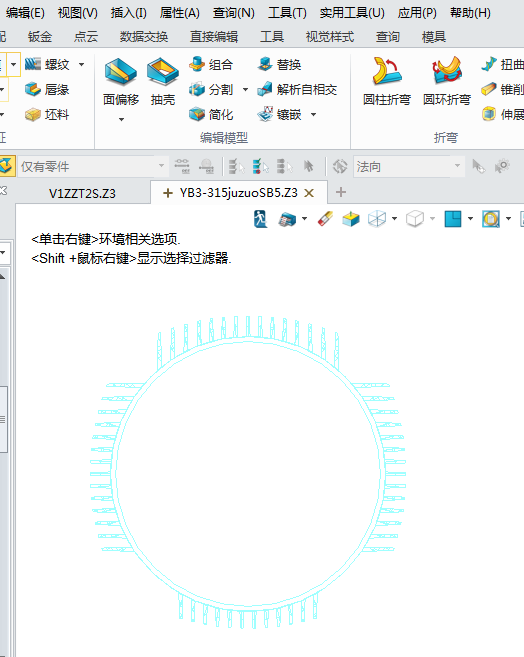

2、绘制外壳的筋条，点击草图键，绘制筋条的线条，拉伸完成，如图：

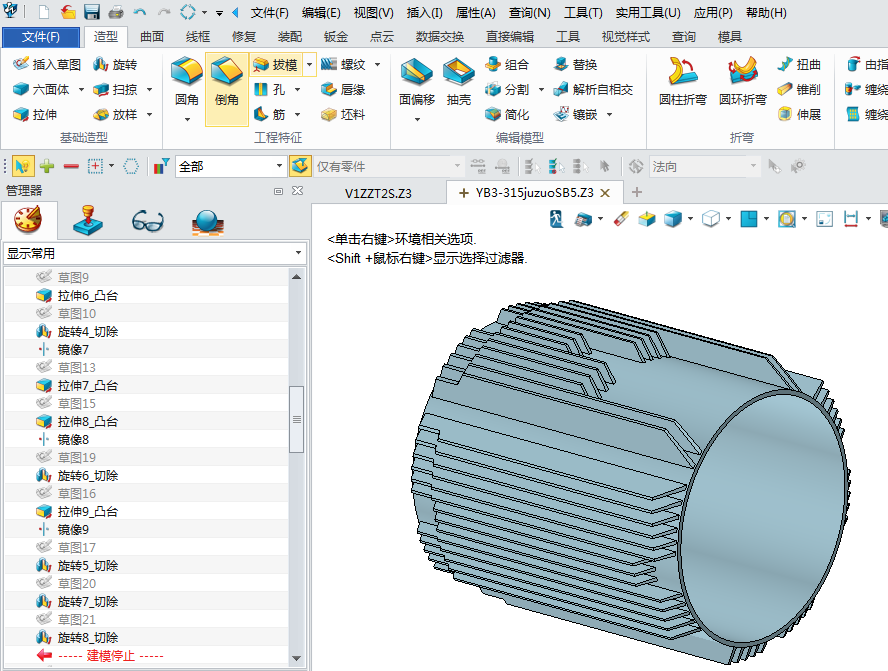

图3 绘制外壳筋条

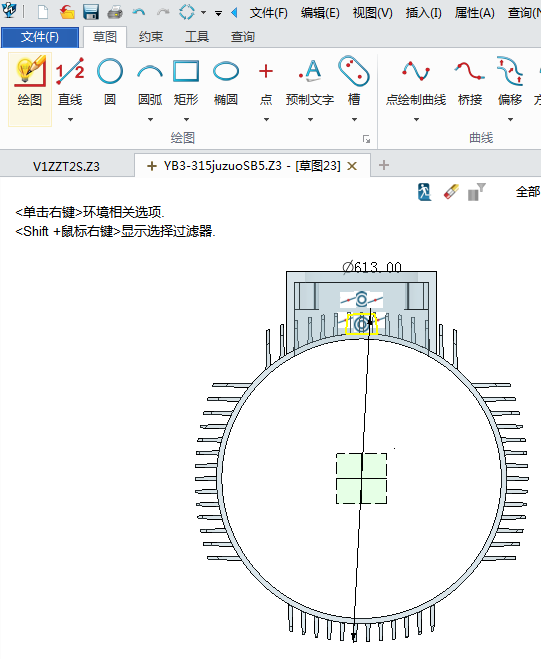

3、绘制接线盒，点击草图键，绘制接线盒的轮廓，拉伸切除完成，如图：

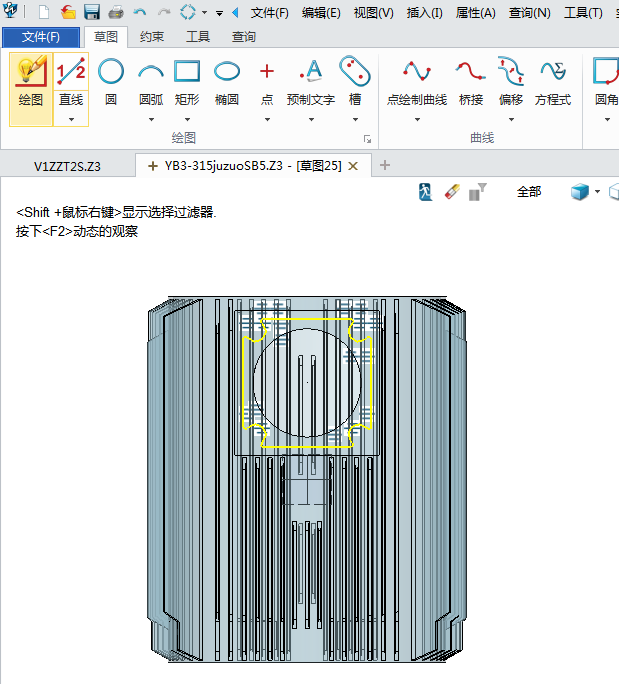

图4绘制接线盒

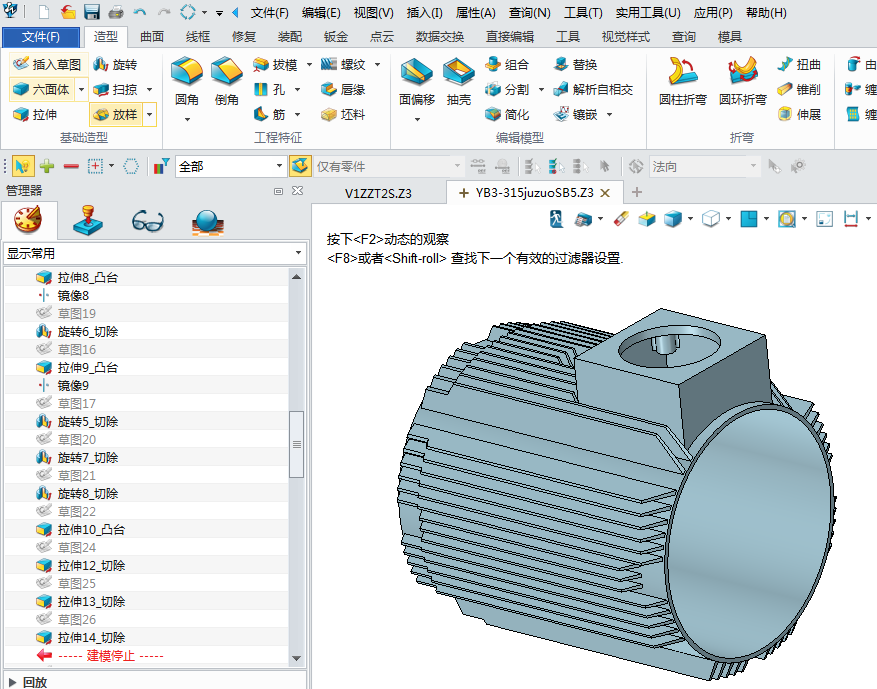

4、绘制凸台，点击草图键，绘制凸台轮廓，拉伸完成1个凸台，再使用中望3D的阵列命令，选择圆形阵列完成其它凸台的设计，这样就避免了重复设计的麻烦，如图：

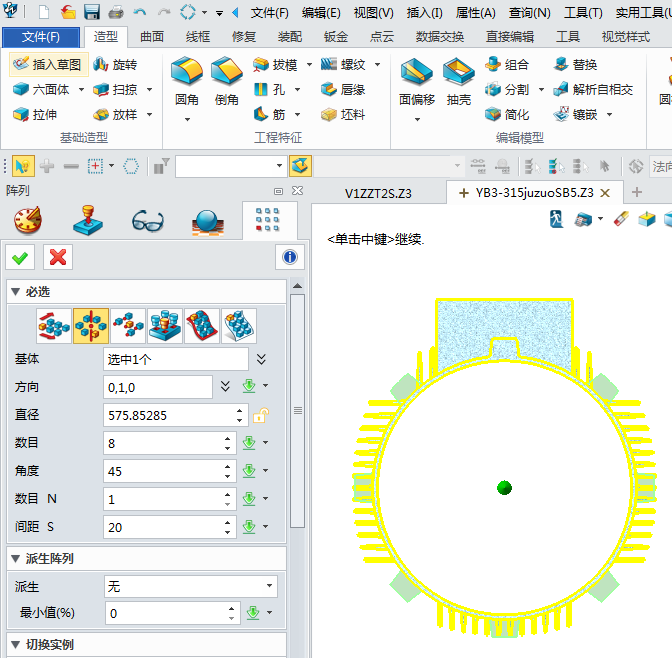

图5 用中望3D的阵列命令完成凸台设计

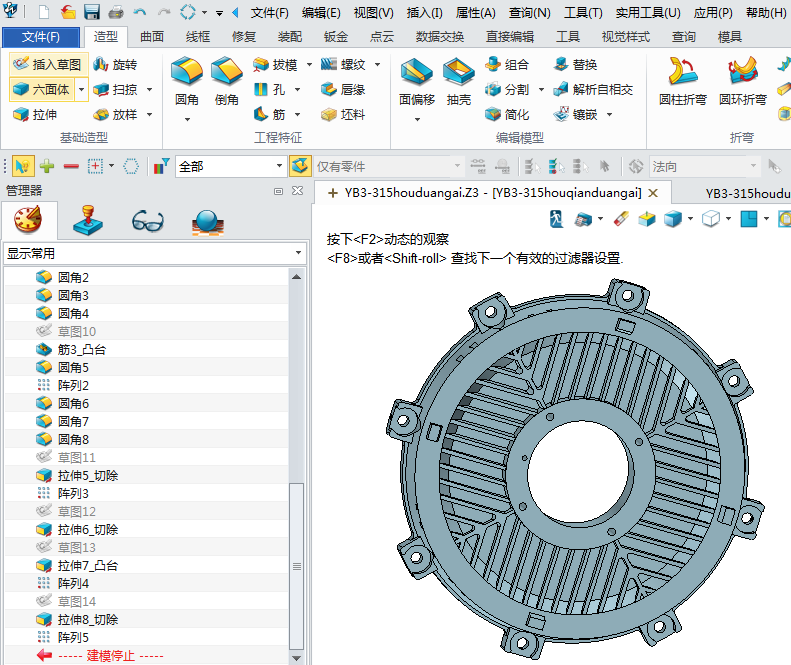

5、倒角及其它细节的特征设计：
图6 完善细节

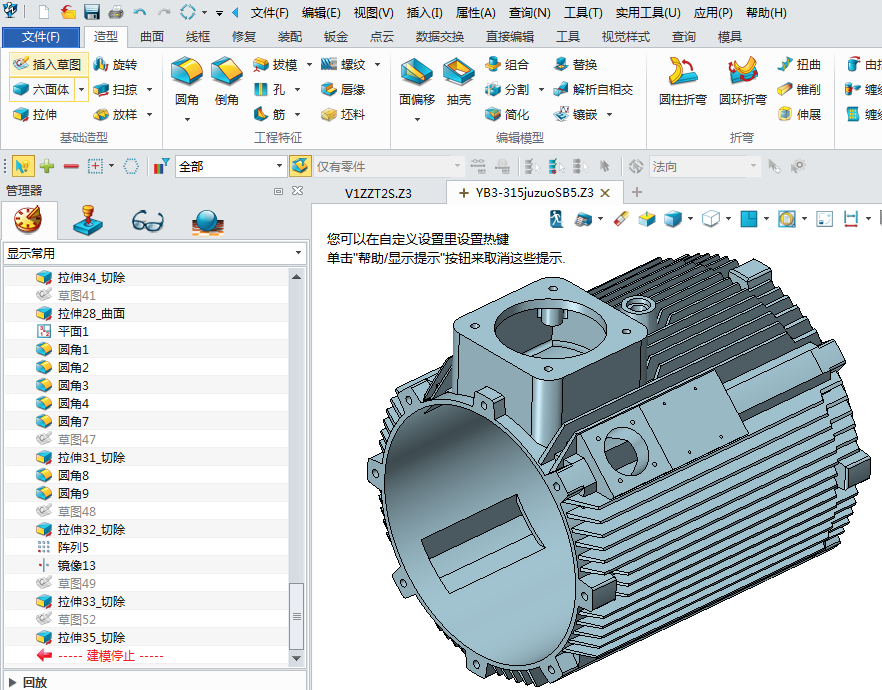

6、用类似方法设计其它电机零件：

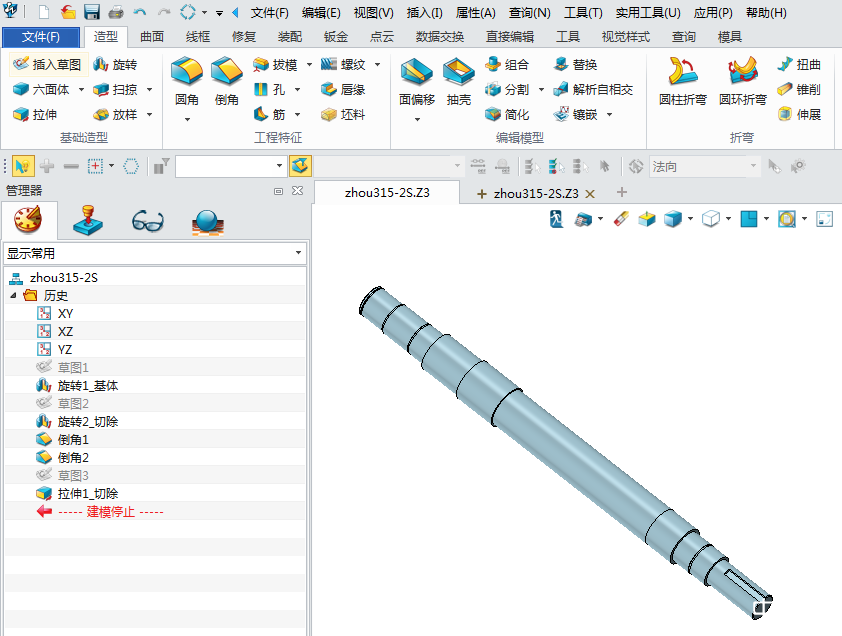

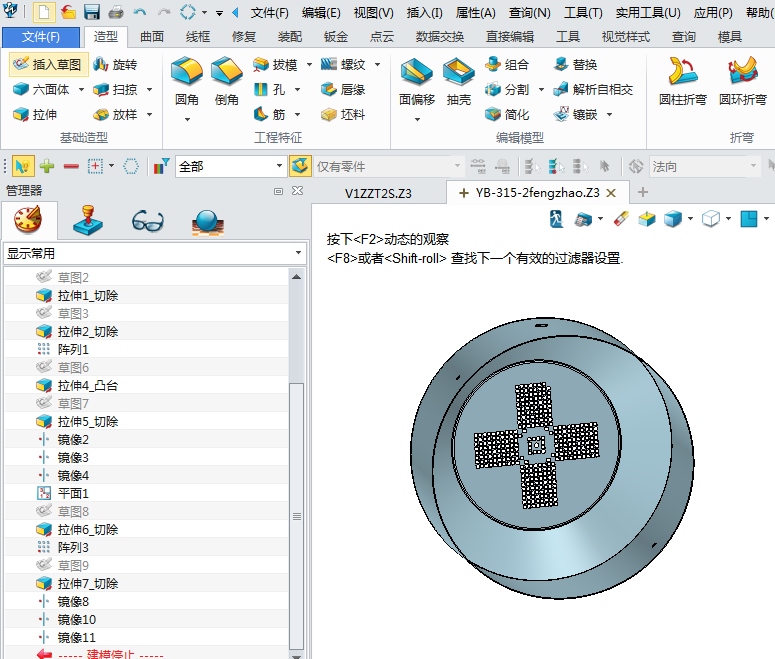

图7 零件的设计

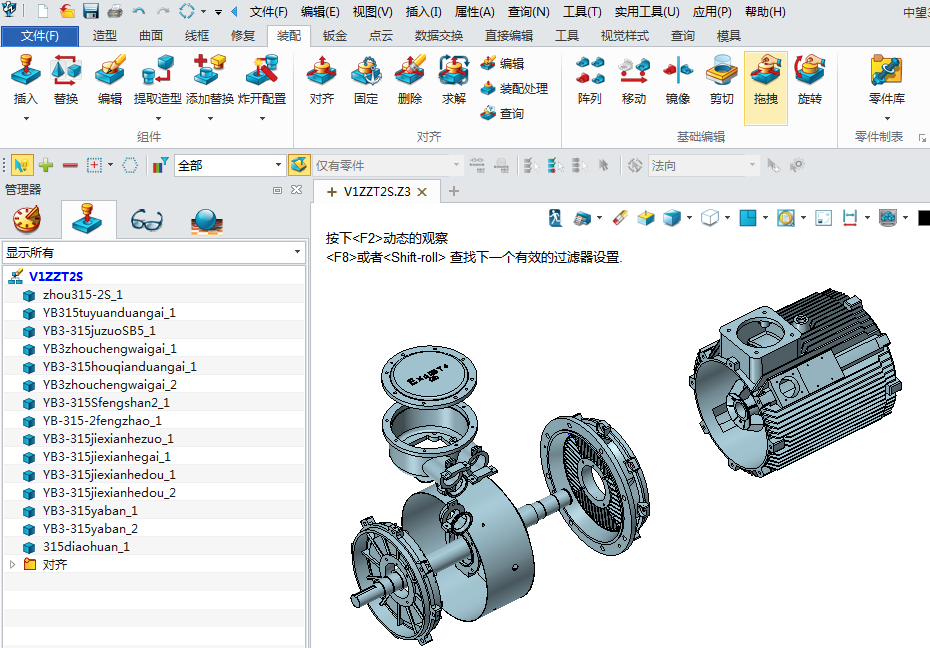

8、装配电机的零件，点击插入命令，对齐装配电机的零件，并检查干涉，如图：

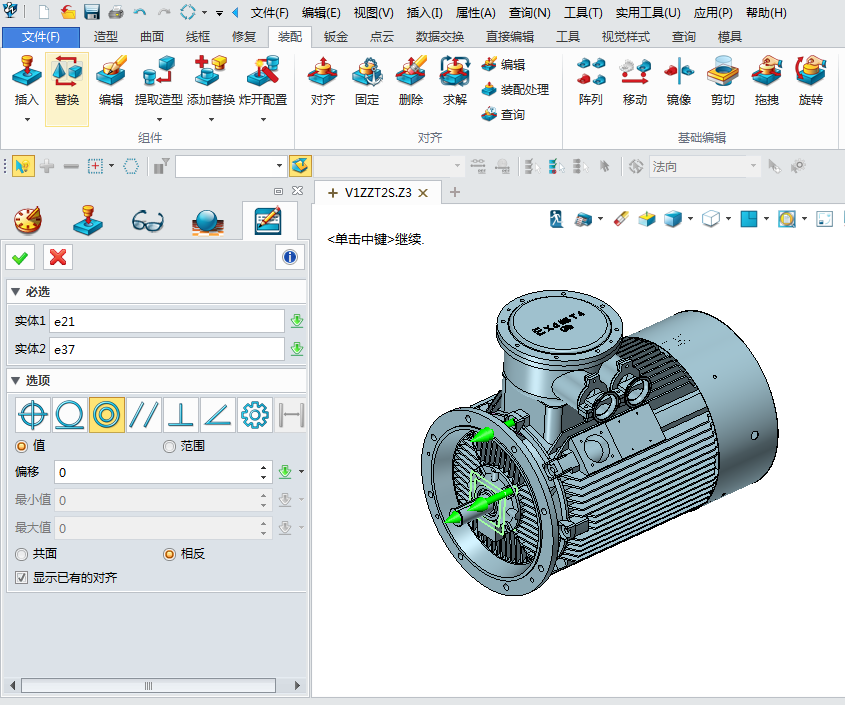

图8装配电机零件
至此，用中望3D 2014设计三相异步电机的过程已介绍完毕，其拉伸和阵列命令的使用可节省设计时间，仅用七步即可完成模型的设计，过程简单明了舒畅。当然，再简便的三维CAD软件也只是一种工具，要学好三维设计，还需要设计师们的悉心投入。结合源图纸可以更好地理解这次的设计，源图纸可到中望技术社区（https://www.zwsoft.cn/）下载。另外，三维设计软件中望3D针对初学者提供完善的培训机制，保证学习的便捷性和灵活性，且时间长期有效，有兴趣的朋友们可以看过来哦：https://www.zwsoft.cn/product/zw3d。
